Магистральный симметричный высокочастотный кабель связи с кордельно-полистирольной и пленко-пористой полиэтиленовой изоляцией

Назначение: кабели предназначены для использования на магистральных кабельных линиях, во внутризоновых первичных сетях и соединительных линиях городских телефонных сетей (ГТС), а также в цифровых системах передачи со скоростью 8448 и 34368 кБит/с или аналоговых системах передачи в диапазоне до 5 МГц, работающих при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В

Условия эксплуатации и монтажа: Гарантийный срок эксплуатации – 4,5 года. Рабочая температура эксплуатации в условиях фиксированного монтажа: от минус 50℃ до плюс 50℃. Температура прокладки – от минус 15℃ до плюс 50℃. Величина радиуса монтажных изгибов – не менее 30 максимальных диаметров по алюминиевой оболочке.

Рекомендуемая прокладка: в грунтах всех групп кроме вечномерзлых и не подверженных мерзлотным деформациям, в районах с повышенным электромагнитным влиянием линий высокого напряжения, но в грунтах, не агрессивных к стальной оболочке.

Форма поставки: Поставки производятся на деревянных барабанах по ГОСТ 5151-79 строительными длинами 825 или 838 м. По требованию заказчика четырехчетверочные кабели могут быть изготовлены с защитным покровом КпШп (броня из оцинкованной стальной проволоки и шланг из полиэтилена высокого давления поверх брони)

Соответствует требованиям: ТУ 16.К17-034-2003



МКПпАБп

Назначение

симметричные

Марка

МКПпАБп

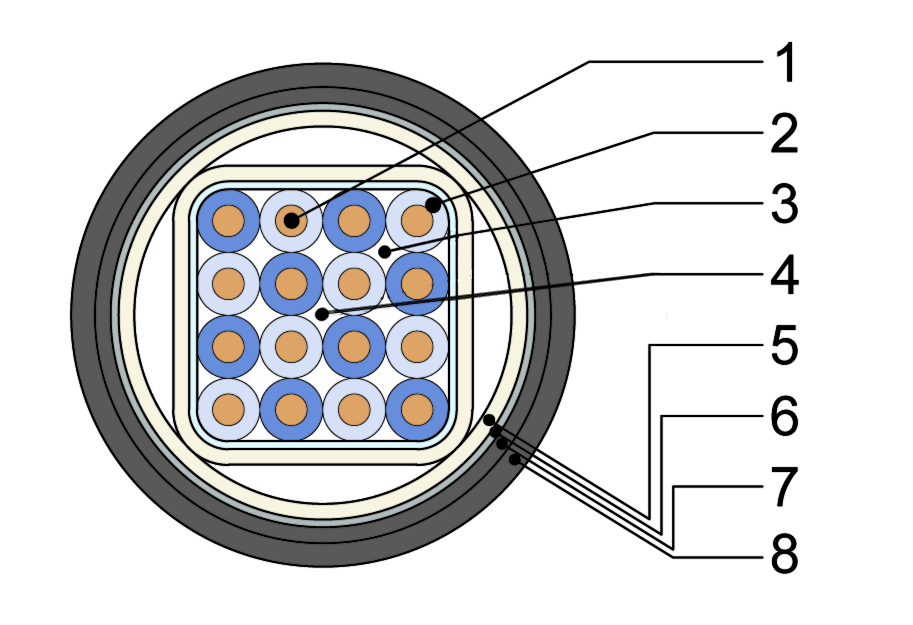

Конструкция

19-1_222

  1. Токопроводящая жила — медная мягкая проволока диаметром 1,2 мм
  2. Изоляция – пленко-пористо-пленочная трехслойная
  3. Звездная четверка – скручена из четырех изолированных жил вокруг корделя-заполнителя
  4. Сердечник — скручен из четырех или семи четверок
  5. Поясная изоляция – спирально наложенные ленты кабельной бумаги
  6. Оболочка – сварная алюминиевая трубка толщиной 1,0 – 1,2 мм
  7. Защитные покровы  – подушка из слоя битума, ПЭ-оболочки, чередующихся слоев битума и крепированной бумаги, бронепокров из 2-х стальных лент
  8. Наружный покров из слоя битума, стеклопряжи, слоя битума и мелового покрытия
