Комбіновані кабелі з оптичними волокнами та мідними жилами для технологічного зв’язку та пристроїв СЦБ залізниць

Призначення: комбіновані кабелі призначені для ланцюгів технологічного зв’язку та пристроїв сигналізації, централізації та блокування (СЦБ) на мережі залізниць для роботи в волоконно-оптичних системах передачі, у цифрових та аналогових системах передачі в діапазоні частот до 400 кГц по парах високочастотних четвірок, в електричних установках сигналізації, централізації, блокування та автоматики при номінальній напрузі 380 В змінного струму частотою 50 Гц або 700 В постійного струму по допоміжним парам

Фактично комбінований кабель замінює три типи кабелів: оптиковолоконний, магістральний високочастотний та сигнально-блокувальний. Сердечник кабелю має модульну конструкцію, що дозволяє легко адаптувати його під конкретні потреби споживачів: за погодженням із замовником можлива заміна однієї або двох високочастотних магістральних четвірок на чотири або вісім допоміжних сигнально-блокувальних четвірок.

Важливою особливістю є висока технологічність монтажу та зниження витрат на експлуатацію (немає необхідності утримувати кабелі під надлишковим тиском).

Застосування комбінованого кабелю дозволить скоротити вартість будівництва кабельних ліній та трудовитрат на їх експлуатацію до 20%.

Умови експлуатації та монтажу: Гарантійний термін експлуатації – 4,5 роки. Робоча температура експлуатації в умовах фіксованого монтажу – від мінус 50℃ до плюс 50℃ Температура прокладки – не нижче мінус 10℃. Величина радіусу монтажних вигинів – не менше 15 максимальних діаметрів по алюмінієвій оболонці.

Відповідає вимогам: ТУ 16.К71.316-2002

Форма постачання: Постачання виробляються на дерев’яних барабанах за ГОСТ 5151-79 будівельними довжинами 1100 ± 20м. За погодженням із замовником допускається до 12 оптичних волокон.

UAHIn stock

МКПВБАШп

Призначення

Комбіновані

Марка

МКПВБАШп

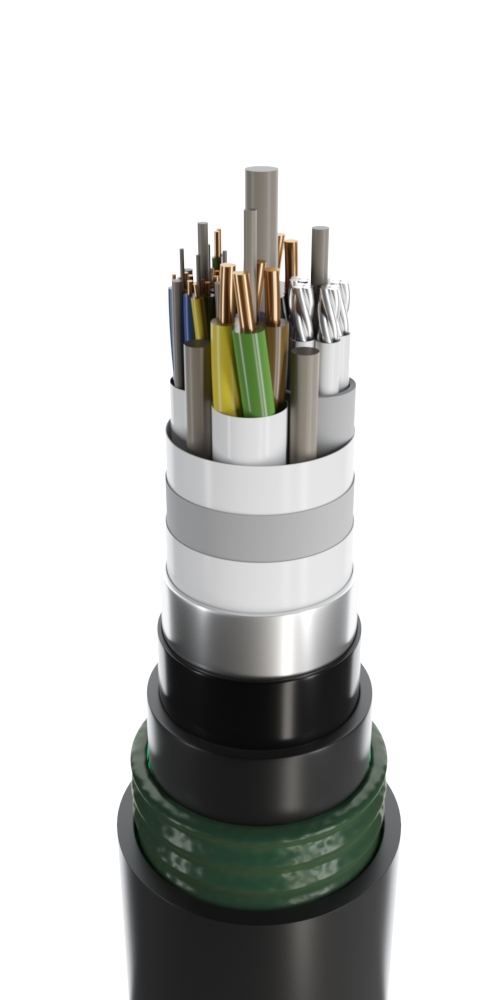

Конструкція

Model

  1. Жили – дві високочастотні четвірки з струмопровідними мідними жилами номінальним діаметром 1,05 мм, з дев’ятьма допоміжними парами з струмопровідними мідними жилами номінальним діаметром 0,7 мм.
  2. Оптичний елемент містить вісім стандартних (вимоги МСЕ-Т G 652) одномодових оптичних волокон, в алюмінієвій оболонці або алюмополіетиленовому екрані, з різними захисними покривами
  3. Заповнювач – вільний простір усередині сердечника кабелю заповнено водоблокуючим матеріалом
  4. Поясна ізоляція – водоблокуючий матеріал
  5. Оболонка – алюмінієва із захисним покривом Шп

Унікальність створеної конструкції полягає не тільки в самій ідеї поєднання оптиковолоконного та «мідного» кабелю (ряд таких конструкцій був розроблений зарубіжними компаніями), а й у застосуванні нових конструкційних матеріалів та технологій:

  • у високочастотних четвірках застосована 3-шарова плівко-пористо-плівкова ізоляція струмопровідних жил, пористий шар отриманий шляхом фізичного спінювання поліетилену азотом, весь процес ізолювання жили повністю автоматизований, що гарантує стабільні електричні характеристики.
  • як гідрофобне заповнення використовуються водоблокуючі нитки та стрічки, що забезпечує 100% захист від проникнення вологи всередину сердечника кабелю, при цьому ізоляція кабелів не піддається будь-якому негативному впливу протягом усього терміну служби
  • у варіанті виготовлення кабелю з гофрованою бронею передбачається використання сталевої хромованої стрічки з полімерним покриттям ZETABON, яка забезпечує підвищений механічний та корозійний захист кабелю.
