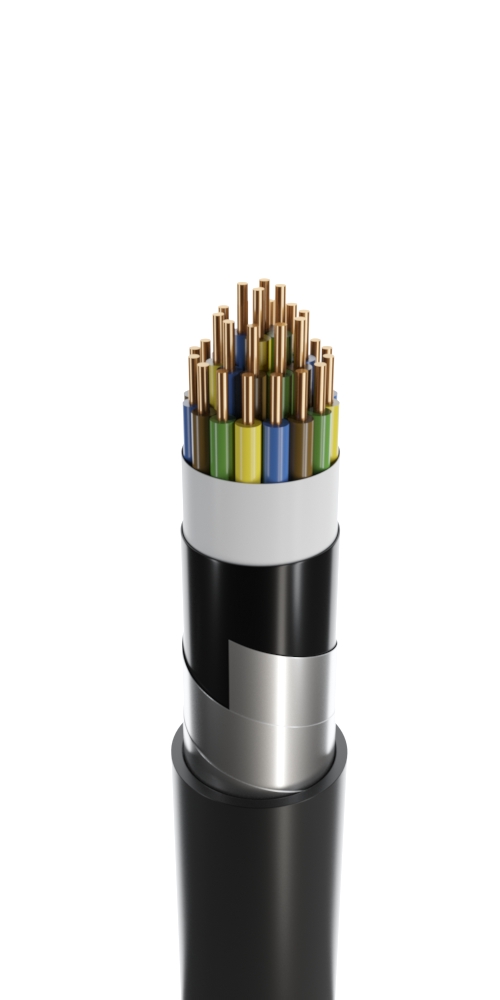

СБВБбШвнг

СБВБбШвнг

Призначення: призначений для електричних установок сигналізації, централізації та блокування, пожежної сигналізації та автоматики при номінальній напрузі 380 В змінного струму частотою 50 Гц або 700 В постійного струму.

Області застосування: для прокладки в пучках, в сухих каналах кабельної каналізації, в тунелях, колекторах, в умовах агресивного середовища, в місцях, де можливі механічні впливи на кабель, у тому числі незначні ростягуючі зусилля.

Умови експлуатації: Температурний діапазон експлуатації: від -40 ºС до +60 ºC. Прокладка проводиться за температури повітря від -10ºС до +60ºC. Радіус вигину кабелю при прокладанні та монтажі: не менше 12 максимальних зовнішніх діаметрів кабелю. Навантаження кабелю, що розтягує, при прокладці повинно бути не більше 50 Н/мм2 загального перерізу струмопровідних жил. Термін служби кабелю – не менше 12 років.

Відповідає вимогам: ГОСТ 31995-2012

UAHIn stock

СБВБбШвнг

Марка

СБВБбШвнг

Кількість пар

3, 4, 7, 10, 12, 14, 19, 24, 27, 30

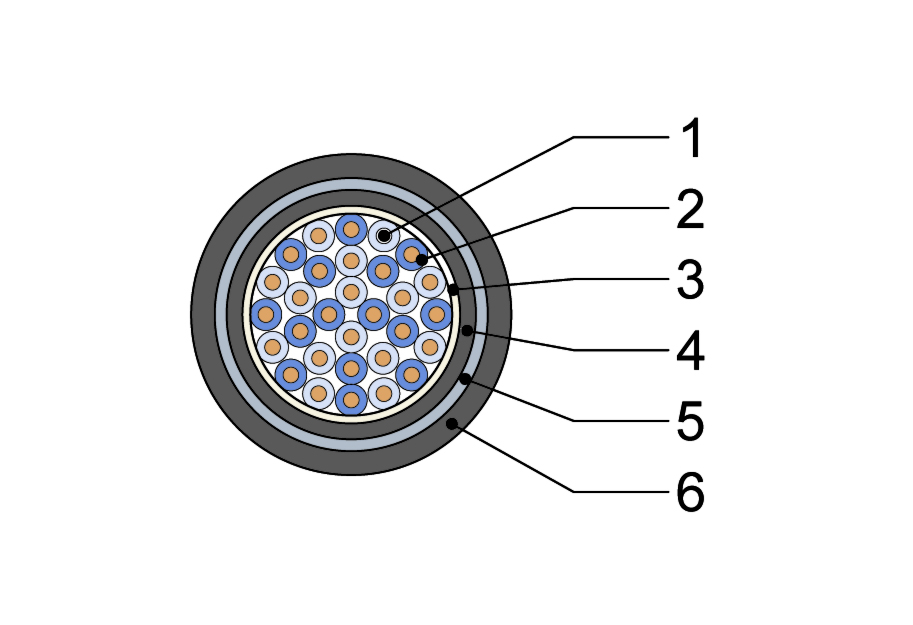

Конструкція

Model

  1. Струмопровідна жила – з мідного м’якого круглого дроту номінальним діаметром 0,9 або 1,0 мм.
  2. Ізоляція жил – композиція ізоляційного поліетилену, номінальною товщиною 0,45 мм.
  3. Сердечник – одиночні жили або пари скручені в сердечник, ізольовані поліетилентерефталатною стрічкою
  4. Оболонка – полівінілхлоридний пластикат зниженої горючості
  5. Броня – із двох сталевих оцинкованих стрічок
  6. Зовнішній покрив – захисний шланг із полівінілхлоридного пластикату зниженої горючості

Технічні характеристики

Електричний опір ТПЗ перерахований на 1000 м довжини і температуру 20 ° С, (частота струму-постійний струм):

  • для жили діаметром 0,9 мм: не більше 28,8 Ом
  • для жили діаметром 1,0 мм: не більше 23,3 Ом

Електричний опір ізоляції ТПЗ, перерахований на 1000 м довжини та температуру 20°С, (частота струму-постійний струм): не менше 5000 МОм

Випробувальна напруга між жилами протягом 1 хв, (частота струму-0,05 кГц): 2500 В

Робоча ємність, перерахована на 1000 м довжини (частота струму-0,8 або 1,0 кГц):

  • пар кабелів парного скручування: не більше 100,0 нФ
  • жил кабелів з одиночними жилами: не більше 150,0 нФ

Коефіцієнт загасання пар кабелів парного скручування, перерахований на 1000 м довжини і температуру 20°С,(частота струму-0,8кГц):

  • для жил діаметром 0,9 мм: не більше 1,04 дБ/км
  • для жил діаметром 1,0 мм: не більше 0,94 дБ/км

Перехідне згасання на ближньому кінці між будь-якими парами кабелів парного скручування на довжині 300 м (частота струму-0,8 кГц):

  • для 100 %:  не менше 60,0 дБ
  • для 90 %: не менше 62,0 дБ

За погодженням виробника із споживачем:

  • допускається накладення екрану з алюмінієвої або алюмополіетиленової стрічки. Під екраном прокладено контактний мідний луджений дріт номінальним діаметром 0,4-0,6 мм.
  • допускається виготовлення кабелів з числом жил 7, 9, 19, 21, 24, 27, 37, 48, 61
