СБВБПБбШп

СБВБПБбШп

Призначення: призначений для електричних установок сигналізації, централізації та блокування, пожежної сигналізації та автоматики при номінальній напрузі 380 В змінного струму частотою 50 Гц або 700 В постійного струму.

Області застосування: для прокладання в пластмасових трубопроводах, в землі, в умовах агресивного середовища, якщо кабель не піддається значним ростягуючим зусиллям в умовах підвищеної вологості в районах, що характеризуються електромагнітним впливом до застосовуваної системи телеуправління і телесигналізації.

Умови експлуатації: Температурний діапазон експлуатації: від -50ºС до +60ºC. Прокладка проводиться за температури повітря від -15ºС. Радіус вигину кабелю при прокладанні та монтажі: не менше 12 максимальних зовнішніх діаметрів кабелю. Термін служби кабелю – не менше 20 років

Відповідає вимогам: ТУ 16.К71-353-2005

UAHIn stock

СБВБПБбШп

Марка

СБВБПБбШп

Кількість пар

2, 3, 4, 7, 10, 12, 14, 16, 19, 24, 27, 30

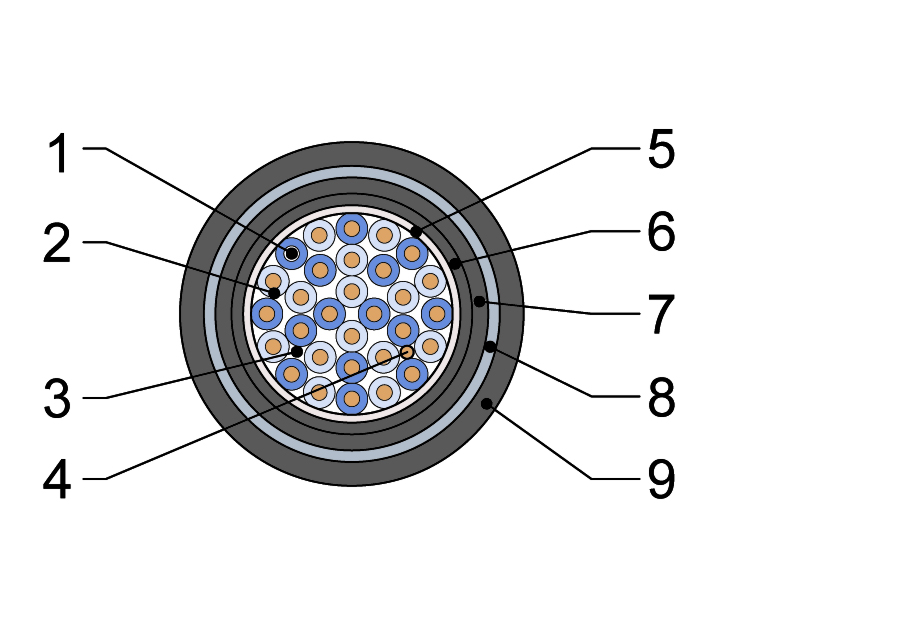

Конструкція

Model

  1. Струмопровідна жила – з мідного м’якого круглого дроту номінальним діаметром 0,9 або 1,0 мм.
  2. Ізоляція жил – композиція ізоляційного поліетилену – номінальною товщиною 0,55 мм
  3. Сердечник – пары совместно с нитями из водоблокирующего материала скручены в сердечник
  4. Контрольна жила – багатодротяна жила з мідного м’якого дроту номінальним перетином 0,12-0,40 мм2 з ізоляцією з пористого поліетилену або з поліетиленовою ізоляцією, що переривається. Допускається прокладати неізольовану конрольну жилу.
  5. Поясна ізоляція – водоблокуюча стрічка.
  6. Оболонка – з поліетилену
  7. Подушка – з кріпленого паперу, бітуму
  8. Броня – із двох сталевих стрічок
  9. Зовнішній покрив – з бітуму та поліетиленового захисного шлангу

Технічні характеристики

Електричний опір струмопровідної жили, перерахований на 1 км та температуру +20 °С (частота струму-постійний струм):

  • для жили діаметром 0,9 мм: не більше 28,8 Ом
  • для жили діаметром 1,0 мм: не більше 23,3 Ом

Омічна асиметрія жив у робочій парі на довжині 1000 м (частота струму-постійний струм):

  • для жил діаметром 0,9 мм: не більше 0,8 Ом
  • для жил діаметром 1,0 мм: не більше 0,5 Ом

Електричний опір ізоляції, перерахований на 1 км та температуру +20 °С, (частота струму-постійний струм):

  • струмопровідних жил: не менше 4000 МОм
  • між контрольною жилою та всіма жилами, з’єднаними разом: не менше 5 МОм

Випробувальна напруга протягом 1 хв, (частота струму-0,05 кГц):

  • між жилами: 2500 В

Робоча ємність, перерахована на 1 км довжини (частота струму-0,8 кГц):

  • пар кабелів парного скручування і жил кабелів з одиночними жилами: не більше 100 нФ

Коефіцієнт згасання пар кабелів парного скручування, перерахований на 1000 м довжини і температуру 20°С, (частота струму-0,8 кГц):

  • для жил діаметром 0,9 мм: не більше 0,95 дБ/км
  • для жили діаметром 1,0 мм: не більше 0,85 дБ/км

Перехідне згасання на ближньому кінці між будь-якими парами кабелів парного скручування на довжині 300 м (частота струму-0,8 кГц):

  • для 100 %:  не менше 68 дБ
  • для 90 %: не менше 72 дБ

Ідеальний коефіцієнт захисної дії металопокривів кабелів при поздовжній ЕРС 30 В/км (частота струму-0,05 кГц): 0,98
Електричний опір ізоляції оболонки та захисного шланга, перерахований на 1000 м довжини і температуру 20°С, (частота струму-постійний струм):

  • зовнішнього покриву типу Шп: 10 МОм

Кількість пар у кабелі: 2 – 30
