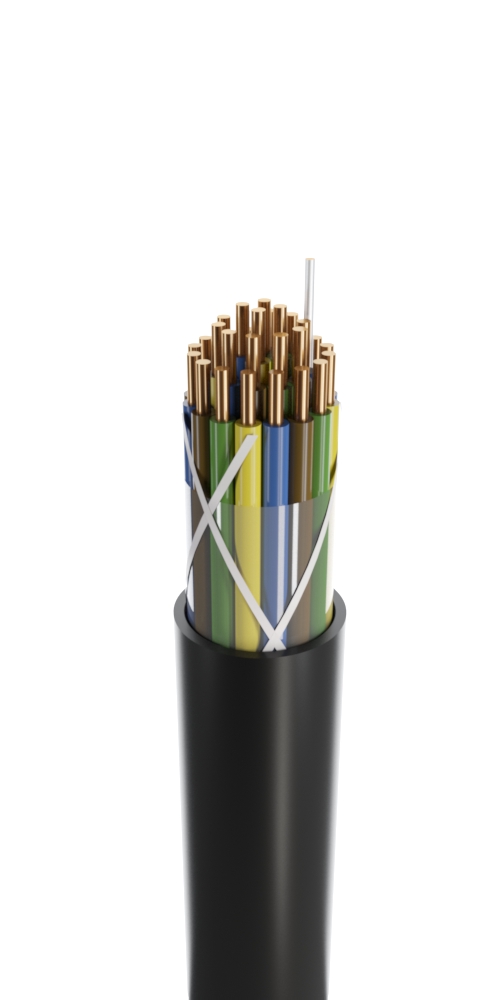

СБВБВнг-LS

СБВБВнг-LS

Призначення: призначений для електричних установок сигналізації, централізації та блокування, пожежної сигналізації та автоматики при номінальній напрузі 380 В змінного струму частотою 50 Гц або 700 В постійного струму.

Області застосування: для групової прокладки у приміщеннях, вологих каналах, тунелях, колекторах, у пластмасових трубопроводах, в умовах агресивного середовища, за відсутності механічних впливів на кабель у місцях, що характеризуються електромагнітним впливом до застосовуваної системи телекерування та телесигналізації.

Умови експлуатації: Температурний діапазон експлуатації: від -50ºС до +60ºC. Прокладка проводиться за температури повітря від -15ºС. Радіус вигину кабелю при прокладанні та монтажі: не менше 7 максимальних зовнішніх діаметрів кабелю. Термін служби кабелю – не менше 20 років.

Відповідає вимогам: ТУ 16.К71-369-2006

UAHIn stock

СБВБВнг-LS

Марка

СБВБВнг-LS

Кількість пар

2, 3, 4, 7, 10, 12, 14, 16, 19, 24, 27, 30

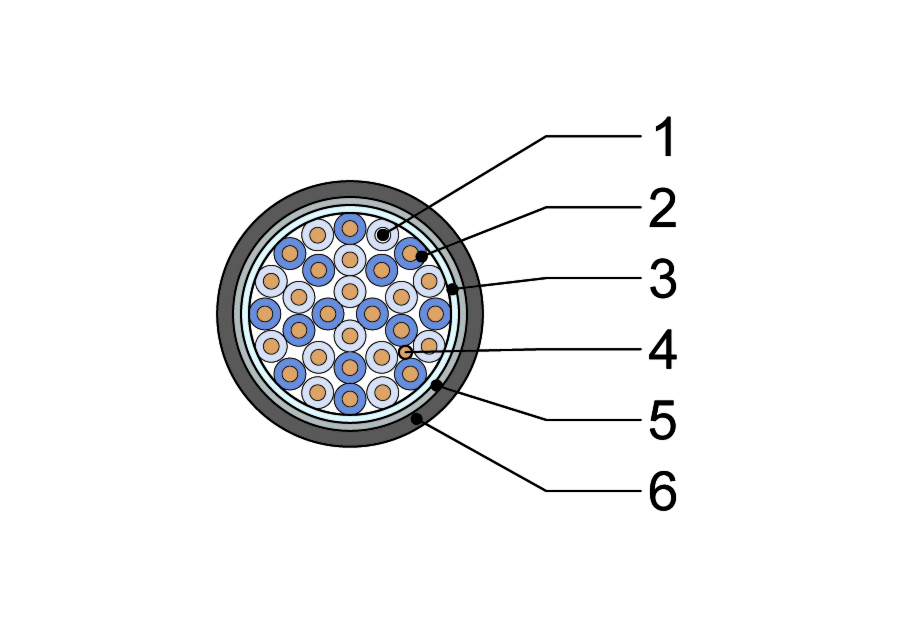

Конструкція

Model

  1. Струмопровідна жила – з мідного м’якого круглого дроту номінальним діаметром 0,9 або 1,0 мм.
  2. Ізоляція жил – композиція ізоляційного поліетилену – номінальною товщиною 0,45 мм
  3. Сердечник-пари разом з нитками з водоблокуючого матеріалу скручені в сердечник
  4. Контрольна жила – багатодротяна жила з мідного м’якого дроту номінальним перерізом 0,18-0,40 мм2 з ізоляцією з пористого поліетилену
  5. Поясна ізоляція – стрічка поліетилентерефталатна, стрічка водоблокуюча, склострічка або слюдовмісна стрічка, стрічка водоблокуюча
  6. Оболонка – з полівінілхлоридного пластикату зниженої пожежної небезпеки

Технічні характеристики

Електричний опір струмопровідної жили, перерахований на 1 км та температуру +20 °С (частота струму-постійний струм):

  • для жили діаметром 0,8 мм: не більше 36,6 Ом
  • для жили діаметром 0,9 мм: не більше 28,8 Ом
  • для жили діаметром 1,0 мм: не більше 23,3 Ом

Омічна асиметрія жил у робочій парі на довжині 1000 м (частота струму-постійний струм):

  • для жил діаметром 0,8 мм: не більше 1,1 Ом
  • для жил діаметром 0,9 мм: не більше 0,8 Ом
  • для жил діаметром 1,0 мм: не більше 0,5 Ом

Електричний опір ізоляції, перерахований на 1 км та температуру +20 °С, (частота струму-постійний струм):

  • струмопровідних жил: не менше 4000 МОм
  • між контрольною жилою та всіма жилами, з’єднаними разом: не менше 5 МОм

Випробувальна напруга протягом 1 хв, (частота струму-0,05 кГц):

  • між жилами: 2500 В

Робоча ємність, перерахована на 1 км довжини (частота струму-0,8 чи 1,0 кГц): не більше 100 нФ

Коефіцієнт згасання пар кабелів парного скручування, перерахований на 1000 м довжини і температуру 20°С, (частота струму-0,8 кГц):

  • для жил діаметром 0,8 мм:  не більше 1,07 дБ/км
  • для жил діаметром 0,9 мм: не більше 0,95 дБ/км
  • для жил діаметром 1,0 мм: не більше 0,85 дБ/км

Перехідне згасання на ближньому кінці між будь-якими парами кабелів парного скручування на довжині 300 м (частота струму-0,8 або 1,0 кГц):

  • для 100 %:  не менше 68 дБ
  • для 90 %: не менше 72 дБ

Електричний опір ізоляції оболонки та захисного шланга, перерахований на 1000 м довжини і температуру 20°С, (частота струму-постійний струм):  не менше 5 МОм

Кількість пар у кабелі: 2 – 30

За узгодженням виробника зі споживачем кабель може бути виготовлений з жилою діаметром 0,8 мм.
