Кабель связи низкочастотный с пористой полиэтиленовой изоляцией

Назначение: для установки в телефонных и телеграфных узлах, для устройства кабельных вводов и вставок в воздушные линии, в том числе с цепями ЦМ, уплотняемыми в спектре до 150 кГц, а также для устройства соединительных линий АТС и между АТС и МТС.

Условия эксплуатации и монтажа: Гарантийный срок эксплуатации – 3 года. Рабочая температура эксплуатации – от минус 50℃ до плюс 50℃. Температура прокладки – от минус 15℃ до плюс 40℃. Величина монтажных изгибов – не менее 15 диаметров алюминиевой оболочки кабеля. Допускается механизированная прокладка при растягивающих усилиях не более 1500 Н для 4-х и 7-ми четверочных кабелей и 2000 Н для 14-ти и 19-ти четверочных кабелей при отсутствии рывков.

Рекомендуемая прокладка: в телефонной канализации, коллекторах, туннелях, шахтах, по мостам и в мягких устойчивых грунтах без повышенного электромагнитного влияния и опасности повреждений грызунами.

Форма поставки: Поставки производятся на деревянных барабанах по ГОСТ 5151-79 строительными длинами 850 (для кабелей с диаметром жилы 1,2 мм) или 1275 (для кабелей с диаметром жилы 0,9 мм) м Выпускаются также кабели с защитными покровами БпГ (с броней из оцинкованных стальных лент без покрытия пряжей) для прокладки в пожароопасных помещениях и в условиях повышенного внешнего электромагнитного влияния. По требованию заказчика могут быть выпущены кабелт ТЗПАШа(БпШп) ос вспомогательными парами.

Соответствует требованиям: ТУ 16.505.715-75

ТЗПАШп

Назначение

Низкочастотные

Марка

ТЗПАШп

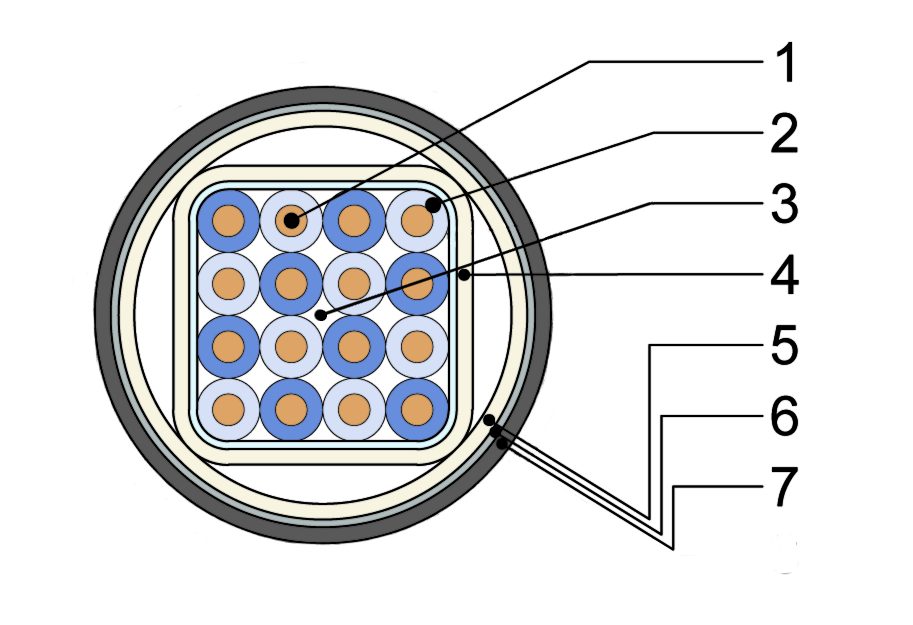

Конструкция

19-1-99

  1. Токопроводящая жила – медная мягкая проволока диаметром 0,9 или 1,2 мм
  2. Изоляция – из пористого полиэтилена
  3. Сердечник – скручен из 4-х, 7-ми, 14-ти или 19-ти звездных четверок жилы
  4. Поясная изоляция – спирально наложенные лента из ПЭТФ пленки и 5-7 лент кабельной бумаги
  5. Оболочка – сварная или пресованная алюминиевая трубка
  6. Защитный покров – слой битума
  7. Защитный полиэтиленовый (ПЭ) шланг
