Як вибрати оптичний кабель
Волоконно-оптичний кабель є найефективнішим середовищем передачі сигналу у лініях зв’язку. Перешкодозахисність
і пропускна здатність оптичного волокна значно вища, ніж в мідного кабелю — передача інформації може здійснюватися великі відстані без значного згасання сигналу.
В зависимости от сферы применения, способа монтажа и условий эксплуатации оптичні кабелі зв’язку відрізняються конструкцією та характеристиками.
Вибір оптичного кабелю
У найпростішому виконанні кабель складається із зовнішньої поліетиленової оболонки та модуля з оптичними волокнами. Конструкція може бути доповнена зміцнюючими та захисними елементами, які надають механічної міцності та захищають від впливу навколишнього середовища.
Кабель відрізняється також типом використовуваного волокна – одномодове або багатомодове. У них відповідно поширюється одна чи кілька мод (променів) світла. Якість передачі визначається двома основними параметрами – смугою пропускання та коефіцієнтом загасання сигналу. Ціна на оптичний кабель багато в чому залежить від геометричних та оптичних характеристик світловодів.
Сьогодні переважно використовується одномодове волокно, яке відрізняється низьким коефіцієнтом загасання на великих відстанях. Воно буває трьох типів:
| G.652 | Стандартне оптичне одномодове волокно. Проста технологія виробництва, низька вартість та висока пропускна спроможність зробили цей тип основним для використання у оптичних телекомунікаційних мережах. |
| G.657 | Волокно із зміщеною дисперсією забезпечує передачу великої кількості інформації на далекі відстані. Використовується для створення наземних та морських ВОЛЗ великої протяжності. |
| G.655 | Волокна з ненульовою зміщеною дисперсією застосовуються при використанні технології мультиплексування, що дозволяє по одному оптоволокну передавати кілька каналів на різних частотах (багатоканальний зв’язок). |
Кількість модулів та світловодів залежить від типу та ділянки мережі, кількості вузлів приймання-передачі. Чим більше число волокон, тим більший обсяг інформації передається кабелем. Як мінімум, канал зв’язку складається з 2-х волокон. На магістральних ділянках застосовуються кабелі, що мають 144 волокна.
Вибираючи необхідний вид кабелю, слід передбачити запас волокон для подальшого розвитку мережі. Продаж кабелю в інтернет магазинах здійснюється як оптовими, так і роздрібними партіями.

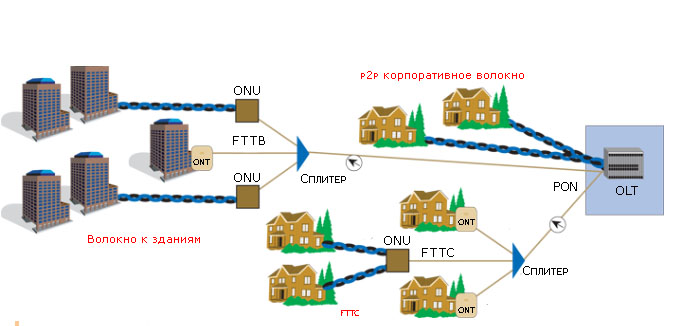

Вибір кабелю в залежності від ділянки мережі
На магістральних, розподільчих та абонентських ділянках використовують різний тип волоконно-оптичного кабелю. Це обґрунтовано з технічного та економічного погляду.
Залежно від ділянки вони можуть бути зовнішніми та внутрішньооб’єктовими. Конструкція зовнішнього кабелю повинна відповідати умовам монтажу:
- Для підземної прокладки – із дротяною бронею для захисту від механічних пошкоджень та здавлювальних навантажень.
- Для повітряної прокладки – з центральним силовим елементом від розтягуючих навантажень і самонесучим тросом.
- Для прокладки під водою – з бронею, гідрофобним заповнювачем та захисними вологостійкими оболонками.
Чим складніша конструкція, тим вища ціна за метр оптичного кабелю. Для кабелю, що використовується під час прокладання всередині будівлі або окремого приміщення, обов’язковою умовою є низькі показники горючості та димовиділення. При прокладанні на горищах та підвалах є необхідним захист від вологи та механічних пошкоджень.
Для прокладання всередині приміщення використовується кабель без силового елемента для забезпечення більшої гнучкості.
Технологія будівництва оптоволоконної лінії передачі від вузла зв’язку до певної точки — FTTx дозволяє використовувати оптичний кабель для підключення швидкісного інтернету, телебачення і стаціонарного телефону. Він забезпечить надійність та інформаційну безпеку лінії зв’язку.
У багатьох сучасних мультимедійних систем комутаційний кабель вбудовується виробником. У разі його відсутності можна придбати окремий цифровий оптичний кабель, який забезпечить високоякісний звук і зображення з високою роздільною здатністю.
При цьому слід пам’ятати, що він уразливий навіть до невеликих механічних навантажень та його довжина не повинна перевищувати 5-7м.
Скільки коштує оптичний кабель
Купити вигідно оптоволоконний кабель можна у дистриб’юторів кабельної продукції, компанії«Кабель-Центр». Доставка будь-якої партії товару здійснюється не лише в обласні міста — Київ, Львів, Харків, Дніпро, а й по всій Україні. Вартість кабелю залежить від конструкції, призначення, типу використовуваного волокна та заводу виробника.
Основними перевагами є:
- висока швидкість передачі на великі відстані без використання підсилювачів сигналу
- незалежність від електромагнітних перешкод
- ширина смуги пропускання
- невеликі масогабаритні розміри
Завдяки своїм характеристикам ВОК є найбільш популярним і перспективним для створення телекомунікаційних мереж.
