Підсилювачі витої пари | Підсилювачі сигналу в локальній мережі

Сучасні локальні мережі на основі витой пари використовують технологію передачі Fast Ethernet і Gigabit Ethernet зі швидкістю 100/1000Мбіт/с.

При побудові мережі використовується топологія “зірка”, в якій робочі вузли з’єднуються по мережі за допомогою активного обладнання з максимальною довжиною сегмента 100м.При побудові мережі використовується топологія “зірка”, в якій робочі вузли з’єднуються по мережі за допомогою активного обладнання з максимальною довжиною сегмента 100м.

Обмеження по довжині пов’язано зі спотворенням сигналу в кабелі через перехресні перешкоди і зниження його потужності на одиницю довжини.

Для збільшення відстані міжмережевих з’єднань та розширення мережі використовуються спеціальні пристрої, які грають роль підсилювача сигналу для витої пари.

Мережеві концентратори

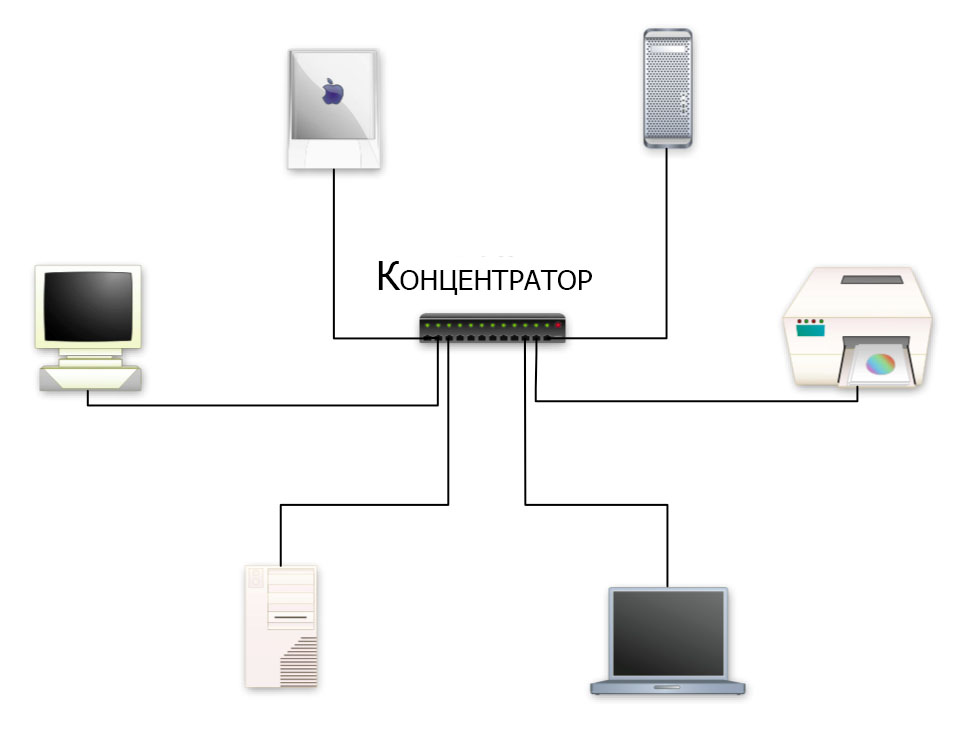

Концентратор або hab (центр) – багатопортовий повторювач, який приймає вхідний сигнал та передає його на всі підключені до нього робочі станції. Тобто він збільшує довжину сегменту та об’єднує пристрої в одну ділянку мережі.

При цьому всі пристрої знаходяться на одному рівні логічного зв’язку – сигнал від одного комп’ютера надсилається концентратором всім підключеним пристроям без адресної вказівки.

До недоліків хаба можна віднести:

• Зниження пропускної спроможності зі збільшенням числа підключених портів, оскільки прийом та передача ведуться з поділом за часом по одному каналу.
• Низький рівень інформаційної безпеки.
• Передача даних на швидкості найгіршого вузла.

Нині їх застосовують рідко.

Мережеві комутатори

Комутатор або switch (перемикач )використовується для з’єднання вузлів мережі в межах одного сегмента. На відміну від хаба використовує адресну передачу пакетів і збільшує продуктивність мережі.

Комутатори працюють із портами на швидкості 10/100/1000Мбіт/с. Це дозволяє розділяти пріоритетні та не пріоритетні пристрої. При побудові великих мереж свитчі можна об’єднати за допомогою кабелю для створення додаткових вузлів. Крім цього можуть обмінюватися даними з іншими сегментами мережі.

Сьогодні, замість застарілих концентраторів, як підсилювач витої пари використовуються інтелектуальні комутатори з мікропроцесором.

Типи комутаторів:

• Керовані. Дозволяють робити налаштування для адміністрування доступу користувачів до інформації та вносити зміни до конфігурації пристрою.
• Некеровані. Налаштування прописуються виробником та відрізняються призначенням під конкретні цілі без можливості внесення змін.

Маршрутизатори

Маршрутизатор або роутер є міжмережевим пристроєм. Він поєднує окремі сегменти мережі різних топологій та архітектур. Це сполучна ланка між локальною та глобальною мережею Інтернет.

Переадресація пакетів здійснюється на підставі таблиць, куди автоматично вносяться адреси вузлів. Крім цього, роутер може сам визначати оптимальний шлях на основі аналізу пропускної спроможності, кількості проміжних робочих станцій та затримки передачі сигналу.

Практично всі моделі роутера мають Wi-Fi, що розширює можливості побудови мережі.

У великих мережах роль маршрутизатора виконує комп’ютер із відповідним програмним забезпеченням.

Використання цих пристроїв дозволяє включити до мережі від 2 до 2000 пристроїв, створити структурні сегменти та подолати обмеження максимальної довжини мережі без втрати ефективності.
