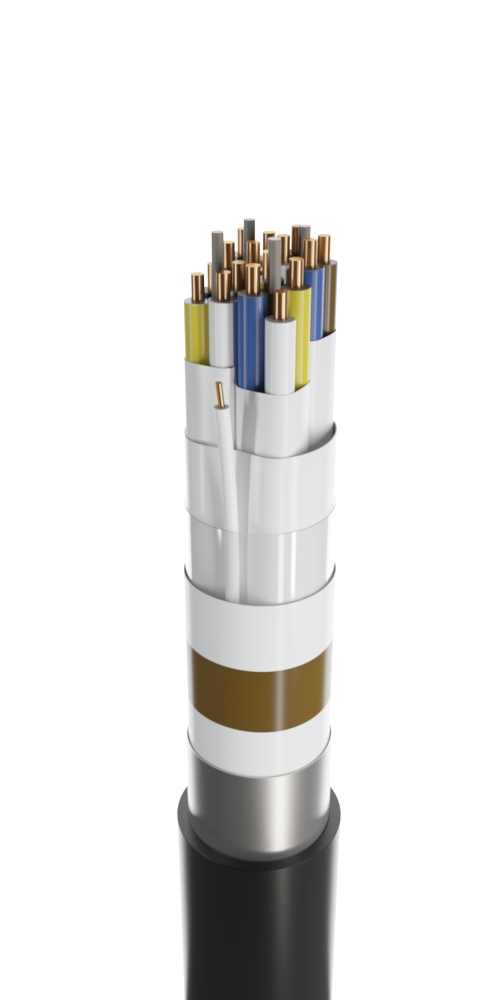

Кабель зв’язку магістральний симетричний високочастотний з тришаровою плівко-пористою ізоляцією, з водоблокуючими матеріалами, з екраном з алюмополімерної стрічки, в оболонці з поліетилену

Призначення: кабелі призначені для прокладання вздовж залізниць на ділянках з електротягою постійного та змінного струму та з тепловозною тягою для експлуатації в стаціонарних умовах у цифрових та аналогових системах передачі в діапазоні частот до 400 кГц для роботи при змінній напрузі дистанційного живлення до 690 В частотою 50 Гц постійній напрузі до 1000 В на магістральних та внутрішньозонових первинних мережах при температурі від мінус 50℃ до плюс 50℃.

Переважна сфера застосування: для прокладання у пластмасових трубопроводах, у ґрунті, в умовах агресивної середовища, підвищеної вологості, за відсутності механічних впливів на кабель, у районах, що не характеризуються підвищеним електромагнітним впливом.

При порушенні цілісності зовнішніх покривів і оболонки та попаданні вологи в сердечник кабелю стрічки та корделі з ВБ матеріалів збільшуються в об’ємі в 3-4 рази і утворюють гелеву пробку, яка перешкоджає подальшому проникненню вологи в кабель.

Умови експлуатації та монтажу: Гарантійний термін експлуатації – 4,5 роки. Робоча температура експлуатації – від мінус 50℃ до плюс 50℃. Температура прокладання – не нижче мінус 15℃. Величина радіусу монтажних вигинів – не менше 12,5 максимальних зовнішніх діаметрів.

Застосування магістральних кабелів з плівко-пористою ізоляцією жил та водоблокуючими матеріалами дозволить підвищити надійність роботи кабельних ліній зв’язку, знизити вартість будівництва та експлуатації за рахунок виключення компресорно-сигнальних установок та газонепроникних муфт, підвищити продуктивність праці при технічній експлуатації лінійно-кабельних споруд (за рахунок локалізації місця пошкодження кабелю водоблокуючими матеріалами та появою можливості застосування для відшукання пошкодження сучасних високоточних приладів – рефлектометрів, мостів та ін.)

Форма постачання: Постачання виробляються на дерев’яних барабанах за ГОСТ 5151-79 будівельними довжинами по 1000м.

Відповідає вимогам: ТУ 16.К71.358-2005

UAHIn stock

МКПпВБЕпП

Призначення

магістральний зв'язок

Марка

МКПпВБЕпП

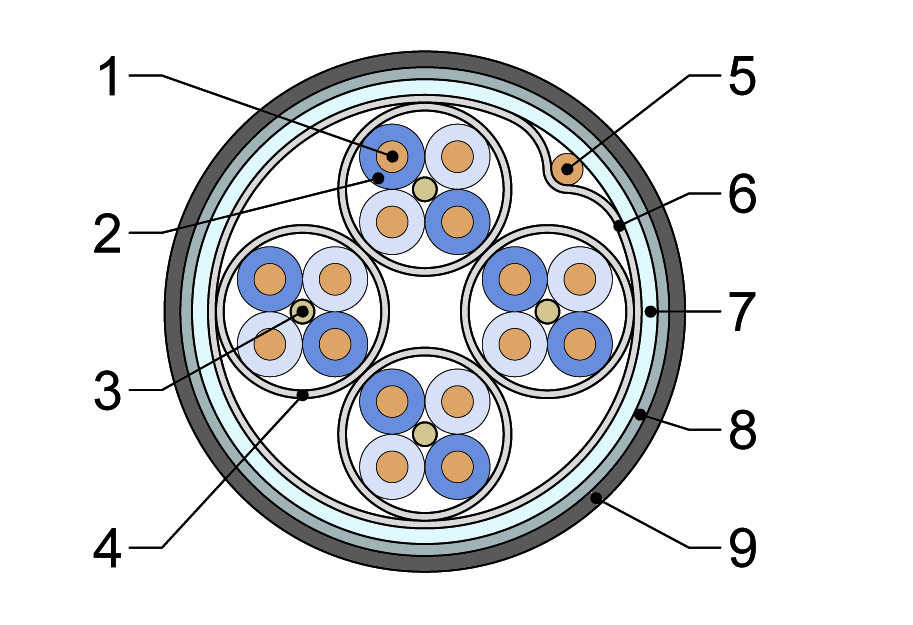

Конструкція

Model

  1. Струмопровідна жила:
    • у четвірках – мідний м’який дріт діаметром 1,05 мм.
    • контрольна жила: багатодротяна перетином 0,35 – 0,4 мм2
  2. Ізоляція:
    • у четвірках – плівко-пористо-плівкова тришарова
    • внутрішній шар – плівка з ПЕ високого тиску
    • середній шар – пористий із суміші ПЕВД та ПЕНД
    • зовнішній шар – пофарбований шар із ПЕНД
    • контрольної жили – пориста, паперова чи неізольована
  3. Сердечник:
    • чотиричетвіркового кабелю – з чотирьох четвірок та чотирьох корделів з водоблокуючого матеріалу навколо корделя з водоблокуючого матеріалу, кожна четвірка скручена з чотирьох ізольованих жил навколо корделя з водоблокуючого матеріалу зі спіральною обмоткою водоблокуючою стрічкою
    • семичетвіркового кабелю – із шести четвірок зовнішнього повива та шести корделів із водоблокуючого матеріалу навколо центральної четвірки, скрученої з чотирьох ізольованих жил навколо корделя із водоблокуючого матеріалу зі спіральною обмоткою водоблокуючою стрічкою
  4. Поясна ізоляція: складається зі стрічки ПЕТФ та стрічки з водоблокуючого матеріалу з поздовжньо накладеною контрольною жилою
  5. Оболонка: екран з алюмінієвої стрічки з алюмінієвим шаром не менше 0,1 мм з контактним мідним лудженим дротом
  6. Захисні покриви: поліетиленова оболонка (ПЕ)
