Муфта МКО-П1/хр -1

Муфта МКО-П1/хр -1

Предназначена для использования в сетях FTTH/PON в качестве переходной коробки с внешнего абонентского дроп-кабеля на внутренний.

Муфта МКО-П1/хр -1

Предназначена для использования в сетях FTTH/PON в качестве переходной коробки с внешнего абонентского дроп-кабеля на внутренний.

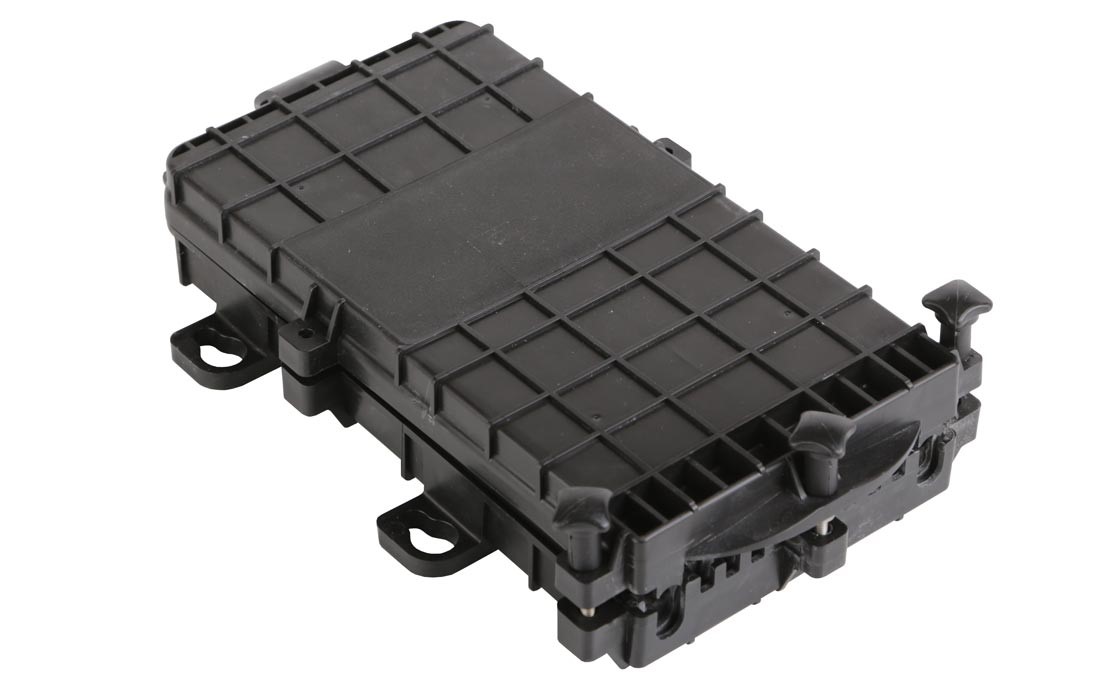

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы.

Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация крышки и корпуса в закрытом положении осуществляется путем закручивания невыпадающих винтов и запрессованных в корпус гаек.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей. В корпусе муфты предусмотрены элементы для фиксации её на стенах или опорах.

В муфте можно разместить до 5 метров запаса внешнего дроп-кабеля, или до 15 метров абонентского внутридомового кабеля. Запас дроп-кабеля может служить в качестве компенсатора возможного хода волокна, вызываемого температурными колебаниями. В муфте установлен ложемент с адаптером SC/APC и предусмотрено место для размещения гильзы КДЗС.



Маркировка

Комплектация

Корпус с крышкой    1 шт.

Монтажная панель (вставка)           1 шт.

Ложемент Л-4525-СП-SC    1 шт.

Гильзы КДЗС 4525    1 шт.

Адаптеры SC/UPC    1 шт.

Пигтейлы SC/UPC    1 шт.

Стяжки, маркеры      1 компл.

Муфта МКО-П1/хр -1

Макс. кол-во разъёмных соединений

1

Тип адаптеров

SC

Макс. кол-во сварных соединений

1

Макс. длина вводимых ОК:

подвесной дроп-кабель — до 5 м;
внутренний абон. кабель — до 15 м.

Способ герметизации корпуса и вводов ОК

Механический

Герметизирующий материал

Эластомер

Защищенность

IP67

Температура эксплуатации

-60…+70 ºС

Габаритные размеры

длина — 247 мм;
ширина — 159 мм;
высота — 46 мм.
