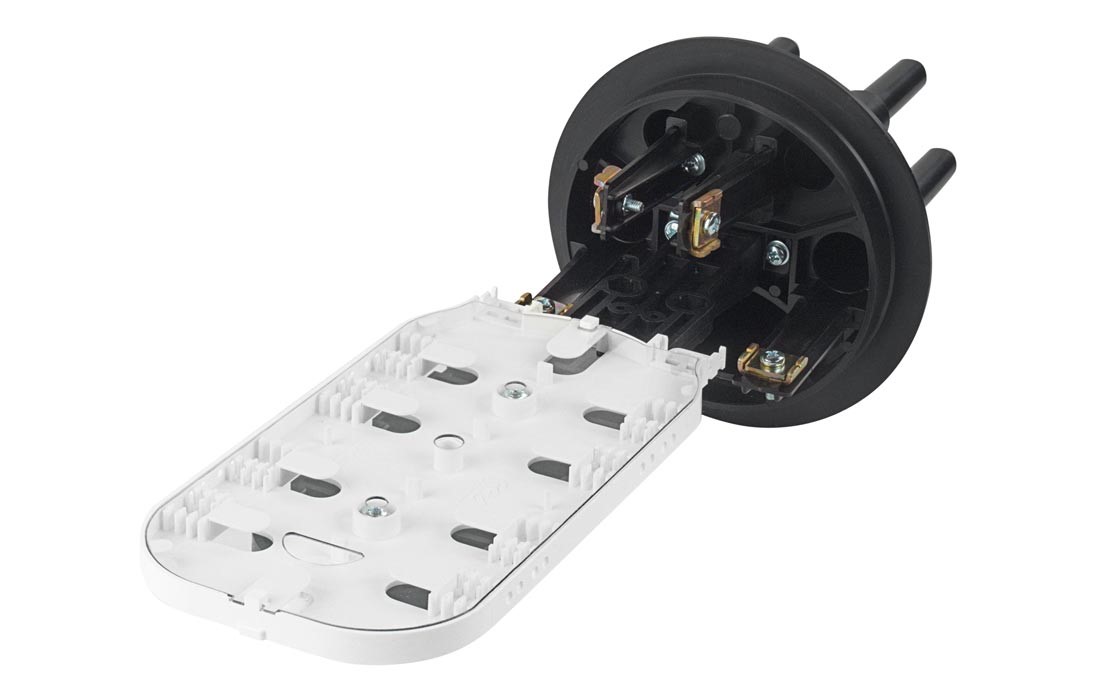

Муфта МТОК-Л6

Муфта МТОК-Л6

Тупикова муфта МТОК-Л6 призначена для монтажу підвісних самонесучих ОК, оптичних кабелів із винесеним силовим елементом типу «8», а також міських кабелів будь-яких конструкцій, у тому числі із бронею зі сталевої гофрованої стрічки. У муфті передбачено овальне введення для транзитної петлі оптичних модулів без розрізання. Викладання петлі модулів здійснюється на лотку з протилежного боку від касет.

Спосіб герметизації корпусу з оголовником механічний. Здійснюється за допомогою еластичної кільцевої прокладки та армованого пластикового хомута із самозатягуваним замком. Замок хомута сконструйований таким чином, що при відкриванні скоби трансформується у важіль, що забезпечує легке зняття хомута з муфти.

Спосіб герметизації вводів кабелів здійснюється за допомогою термоусаджуваних трубок ТУТ. Круглі патрубки на оголовник муфти спочатку герметичні і мають ступінчасту форму з різними діаметрами. Зрізаючи патрубок у певному місці можна підібрати отвір максимально близький до діаметра введеного кабелю. Таким чином, виключається лишній натяг ТУТ після усадки при введенні щодо тонких кабелів. Усі патрубки муфти оснащені індивідуальними вузлами кріплення ЦСЄ.

Овальний патрубок муфти може використовуватись для одного з наведених випадків: 1) введення транзитної петлі кабелю або 2) введення двох кабелів діаметром до 25 мм. В обох випадках для герметизації необхідно додатково придбати «Введення №6».

Без транзитної петлі і за умови введення в круглі патрубки 2-х тонких ОК загальна кількість кабелів, що вводяться в муфту, може досягати 10 ОК.

У разі потреби встановлення муфт на опорах чи стінах пропонується додатково придбати спеціально розроблений унікальний кронштейн для підвіски. Конструкція кронштейна дозволяє знімати муфту з опори та встановлювати її назад без необхідності повторної фіксації або використання спеціального інструменту та витратних матеріалів у вигляді, наприклад, монтажної стрічки.

Маркування

Комплектація

Корпус (оголовник,кожух, хомут) – 1 шт.

Касета КВ-2445 з кришкою – 1 шт.

Гільзи КДЗС 4525 – 20 шт.

Пінцет для укладання КДЗС – 1 шт.

Трубка ТУТ 33/8 для круглих вводів ОК – 2 шт.

Комплект маркерів та стяжок – 1 шт.

Силікагель (пакет) – 1 шт.
