СБПБГ

СБПБГ

Назначение: предназначен для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.

Области применения: для прокладки в каналах, в местах, где возможны механические воздействия на кабель, если кабель не подвергается значительным растягивающим усилиям.

Условия эксплуатации: Температурный диапазон эксплуатации: от -50ºС до +60ºC. Прокладка производится при температуре воздуха от -10ºС до +60ºC. Радиус изгиба кабеля при прокладке и монтаже: не менее 12 максимальных наружных диаметров кабеля. Растягивающая нагрузка кабеля при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил. Срок службы кабеля — не менее 12 лет.

Соответствует требованиям: ГОСТ 31995-2012

UAHIn stock

СБПБГ

Марка

СБПБГ

Количество пар

3, 4, 7, 10, 12, 14, 19, 24, 27, 30

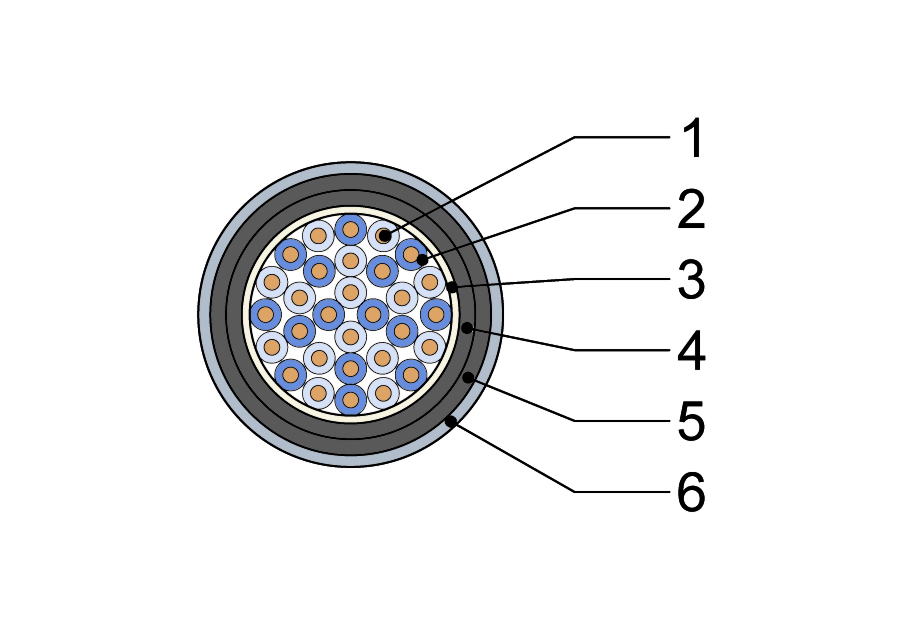

Конструкция

Model

  1. Токопроводящая жила — из медной мягкой круглой проволоки номинальным диаметром 0,9 или 1,0 мм
  2. Изоляция жил — композиция изоляционного полиэтилена, номинальной толщиной 0,45 мм
  3. Сердечник – одиночные жилы или пары скручены в сердечник, изолированы полиэтилентерефталатной лентой
  4. Оболочка – полиэтилен
  5. Подушка – из двух лент крепированной бумаги и битума
  6. Броня – из двух стальных оцинкованных лент

Технические характеристики

Электрическое сопротивление ТПЖ пересчитанное на 1000 м длины и температуру 20°С, (частота тока-постоянный ток):

  • для жилы диаметром 0,9 мм:  не более  28,8 Ом
  • для жилы диаметром 1,0 мм: не более  23,3 Ом

Электрическое сопротивление изоляции ТПЖ, пересчитанное на 1000 м длины и температуру 20°С, (частота тока-постоянный ток): не менее 5000 МОм

Испытательное напряжение между жилами в течение 1 мин, (частота тока-0,05 кГц): 2500 В

Рабочая емкость, пересчитанная на 1000 м длины, (частота тока-0,8 или 1,0 кГц):

  • пар кабелей парной скрутки: не более 100,0 нФ
  • жил кабелей с одиночными жилами: не более 150,0 нФ

Коэффициент затухания пар кабелей парной скрутки, пересчитанный на 1000 м длины и температуру 20°С, (частота тока-0,8 кГц):

  • для жил диаметром 0,9 мм: не более 1,04 дБ/км
  • для жил диаметром 1,0 мм: не более 0,94 дБ/км

Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки на длине 300 м, (частота тока-0,8 кГц):

  • для 100 %:  не менее 60,0 дБ
  • для 90 %: не менее 62,0 дБ

По согласованию изготовителя с потребителем:

  • допускается наложение экрана из алюминиевой или алюмополиэтиленовой ленты. Под экраном проложена контактная медная луженая проволока номинальным диаметром 0,4-0,6 мм
  • допускается изготовление кабелей с числом жил 7, 9, 19, 21, 24, 27, 37, 48, 61
