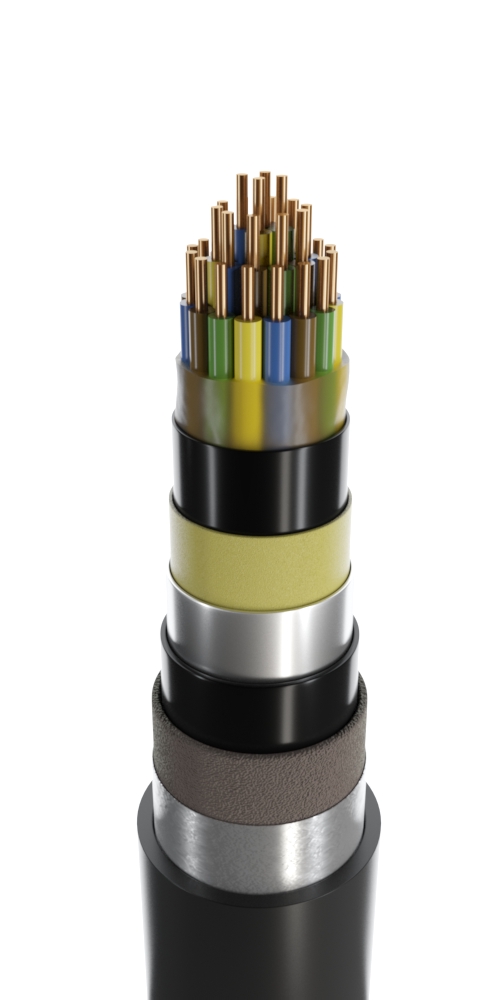

СБПЗАБпШп

СБПЗАБпШп

Призначення: призначений для електричних установок сигналізації, централізації та блокування, пожежної сигналізації та автоматики при номінальній напрузі 380 В змінного струму частотою 50 Гц або 700 В постійного струму.

Області застосування:для прокладання в ґрунтах усіх категорій, крім схильних до мерзлотних деформацій (спукування, морозобійні тріщини), в районах, що характеризуються підвищеним електромагнітним впливом, несудноплавних і несплавних річках зі спокійним перебігом.

Умови експлуатації: Температурний діапазон експлуатації: від -50ºС до +60ºC.
Температура прокладання – не нижче -10ºС. Радіус вигину кабелю при прокладанні та монтажі: не більше двох подвійних вигинів кабелю по радіусу не менше 15-кратного максимального діаметра кабелю по алюмінієвій оболонці. Термін служби кабелю – не менше 20 років.

Відповідає вимогам: ТУ 16.К71-297-2000

UAHIn stock

СБПЗАБпШп

Марка

СБПЗАБпШп

Кількість пар

2, 3, 4, 7, 10, 12, 14, 16, 19, 24, 27, 30

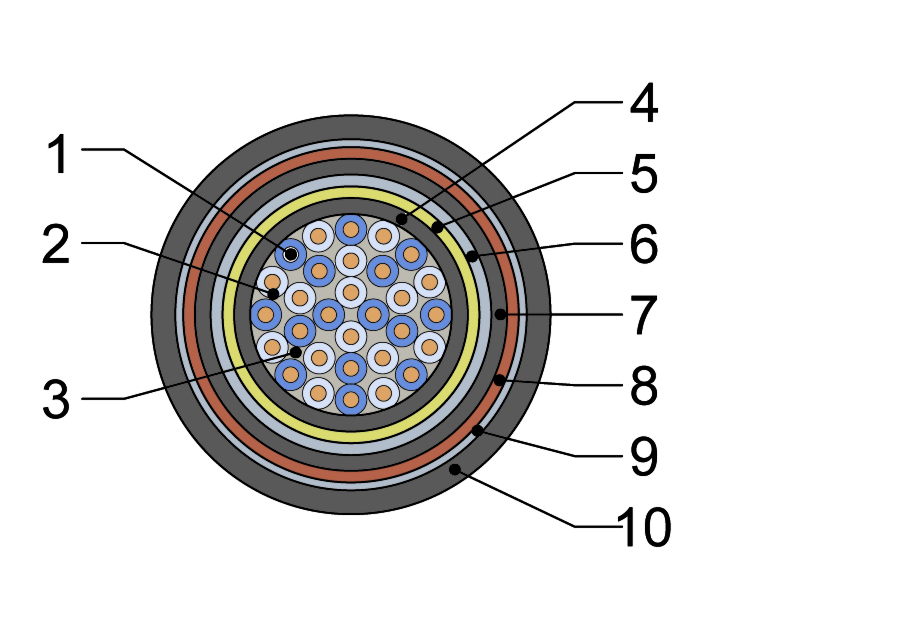

Конструкція

Model

  1. Струмопровідна жила – з мідного м’якого круглого дроту номінальним діаметром 0,9 або 1,0 мм.
  2. Ізоляція жили – композиція ізоляційного поліетилену, номінальною товщиною 0,45 мм.
  3. Сердечник – одиночні жили або пари скручені в сердечник
  4. Заповнення – гідрофобний заповнювач
  5. Поясна ізоляція – стрічка поліетилентерефталатна, поліетиленова оболонка, контрольна жила
  6. Поясна ізоляція – поліетилентерефталатна стрічка, дві стрічки кріпленого паперу, стрічка кабельного паперу
  7. Оболонка – алюмінієва пресована
  8. Подушка – з бітуму, поліетиленової оболонки, кріпленого паперу, бітуму, кріпленого паперу, бітуму
  9. Броня – із двох сталевих стрічок
  10. Зовнішній покрив – з бітуму та поліетиленового захисного шлангу

Технічні характеристики

Електричний опір струмопровідної жили, перерахований на 1 км та температуру +20 °С, (частота струму-постійний струм):

  • для жили діаметром 0,9 мм: не більше 28,8 Ом
  • для жили діаметром 1,0 мм: не більше 23,3 Ом

Омічна асиметрія жил у робочій парі на довжині 1000 м (частота струму-постійний струм):

  • для жил діаметром 0,9 мм: не більше 0,8 Ом
  • для жил діаметром 1,0 мм: не більше 0,5 Ом

Електричний опір ізоляції, перерахований на 1 км і температуру +20 °С, (частота струму-постійний струм):

  • струмопровідних жил: не менше 4000 МОм
  • між контрольною жилою та оболонкою: не менше 5 МОм

Випробувальна напруга протягом 1 хв, (частота струму-0,05 кГц):

  • між жилами: 2500 В
  • між усіма жилами, з’єднаними разом, та оболонкою: 3000 В

Робоча ємність, перерахована на 1 км довжини, (частота струму-0,8 кГц):

  • для кабелів парного скручування: не більше 70 нФ
  • для кабелів з одиночними жилами: не більше 120 нФ

Коефіцієнт загасання пар кабелів парного скручування, перерахований на 1000 м довжини і температуру 20°С, (частота струму-0,8 кГц):

  • для жил діаметром 0,9 мм: не більше 0,95 дБ/км
  • для жили діаметром 1,0 мм: не більше 0,85 дБ/км

Перехідне згасання на ближньому кінці між будь-якими парами кабелів парного скручування на довжині 300 м, (частота струму-0,8 кГц):

  • для 100 %: не менше 68 дБ
  • для 90 %: не менше 72 дБ

Ідеальний коефіцієнт захисної дії металопокривів кабелів при
поздовжній ЕРС 30 В/км, не більше (частота струму-0,05 кГц)::
не більше 0,30
Електричний опір ізоляції, перерахований на 1000 м довжини, (частота струму – постійний струм):

  • подушки між алюмінієвою оболонкою і бронею: не менше 10 МОМ
  • зовнішнього покриву: не менше 10 МОм

Число пар у кабелі: 2 – 30
Число жил у кабелі: 3 – 61
