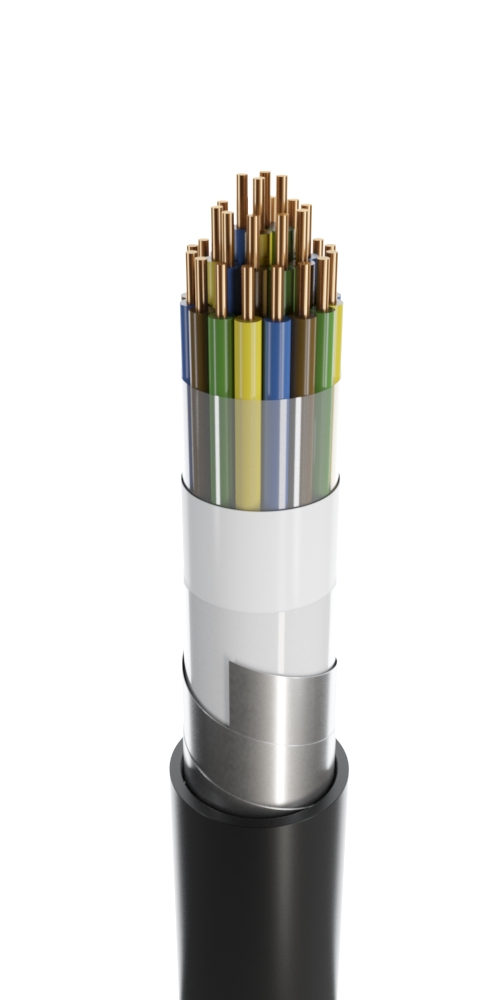

СБВБэПнг(А)-HF

СБВБэПнг(А)-HF

Назначение: предназначены для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50Гц или 700 В постоянного тока.

Области применения: для групповой прокладки в служебно-технических помещениях, в сооружениях наземных и надземных линий метрополитена, в каналах кабель-ной канализации, туннелях, коллекторах и пластмассовых трубопроводах при отсутствии механических воздействий на кабель, в местах характеризующихся электромагнитным влиянием к применяемой системе телеуправления и телесигнализации.

Условия эксплуатации: Температурный диапазон эксплуатации: от -50ºС до +60ºC. Прокладка производится при температуре воздуха от -15ºС. Радиус изгиба кабеля при прокладке и монтаже: не менее 10 максимальных наружных диаметров кабеля. Срок службы кабеля — не менее 20 лет.

Соответствует требованиям: ТУ 16.К71-408-2010

UAHIn stock

СБВБэПнг(А)-HF

Марка

СБВБэПнг(А)-HF

Количество пар

1, 2, 3, 4, 7, 10, 12, 14, 16, 19, 24, 27, 30

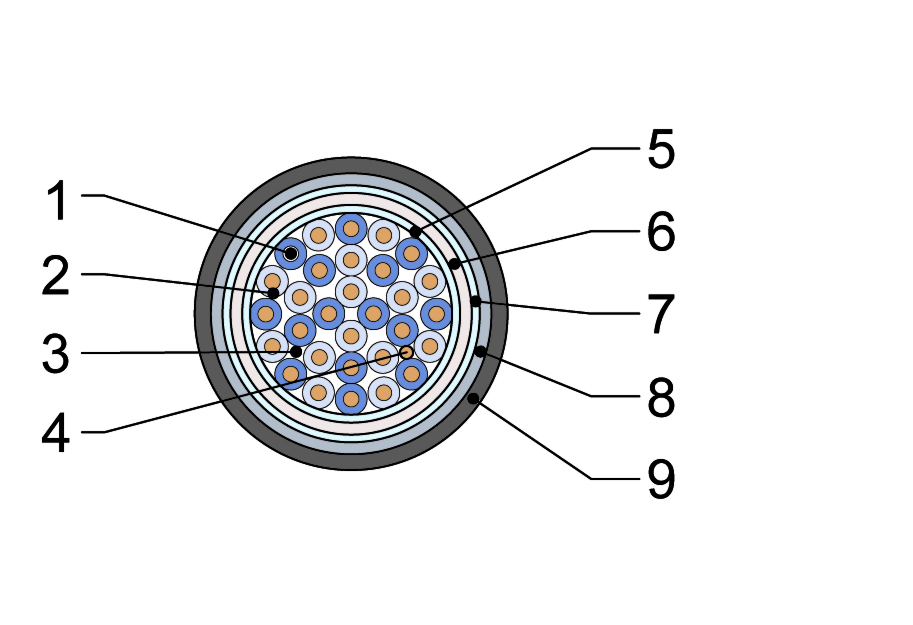

Конструкция

Model

  1. Токопроводящая жила — из медной мягкой круглой проволоки номинальным диаметром 0,9 или 1,0 мм
  2. Изоляция жилы — композиция изоляционного полиэтилена — номинальной толщиной 0,45 мм
  3. Сердечник – пары совместно с нитями из водоблокирующего материала скручены в сердечник
  4. Контрольная жила — многопроволочная жила из медной мягкой проволоки номинальным сечением 0,12-0,40 мм с изоляцией из пористого полиэтилена
  5. Поясная изоляция – лента полиэтилентерефта-латная
  6. Поясная изоляция – лента водоблокирующая
  7. Под экраном прокладывается продольно контактная медная луженая проволока, номинальным диаметром 0,4 или 0,5 мм
  8. Экран — алюминиевая или алюмополимерная лента с перекрытием
  9. Оболочка — из полимерной композиции, не содержащей галогенов

Технические характеристики

Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км и температуру +20 °С (частота тока-постоянный ток):

  • для жилы диаметром 0,9 мм:  не более  28,8 Ом
  • для жилы диаметром 1,0 мм: не более  23,3 Ом

Омическая асимметрия жил в рабочей паре на длине 1000 м  (частота тока-постоянный ток):

  • для жил диаметром 0,9 мм: не более 0,8 Ом
  • для жил диаметром 1,0 мм: не более  0,5 Ом

Электрическое сопротивление изоляции, пересчитанное на 1 км и температуру +20 °С, (частота тока-постоянный ток):

  • токопроводящих жил из ПЭ: не менее 5000 МОм
  • между контрольной жилой и экраном: не менее 5 МОм

Испытательное напряжение в течение 1 мин, (частота тока-0,05 кГц):

  • между жилами: 2500 В
  • между всеми жилами, соединенными вместе, и оболочкой: 3000 В

Рабочая емкость, пересчитанная на 1 км длины, (частота тока-0,8 или 1,0 кГц):

  • пар кабелей парной скрутки и жил кабелей с одиночными жилами: не более 100 нФ

Коэффициент затухания пар кабелей парной скрутки, пересчитанный на 1000 м  длины и температуру 20°С, (частота тока-0,8 кГц):

  • для жил диаметром 0,9 мм: не более 1,04 дБ/км
  • для жилы диаметром 1,0 мм: не более 0,94 дБ/км

Переходное затухание на ближнем конце между любыми парами кабелей парной скрутки на длине 300 м, (частота тока-0,8 кГц):

  • для 100 %:  не менее 68 дБ
  • для 90 %: не менее 72 дБ

Идеальный коэффициент защитного действия металлопокровов кабелей при продольной ЭДС 30 В/км, (частота тока-0,05 кГц): 0,99
Электрическое сопротивление изоляции оболочки и защитного шланга, пересчитанное  на 1000 м длины и температуру 20°С, (частота тока-постоянный ток):  не менее 5 Мом

Число пар в кабеле: 1 — 30
