СБЗПБбШп

Призначення: призначений для електричних установок сигналізації, централізації та блокування, пожежної сигналізації та автоматики при номінальній напрузі 380 В змінного струму частотою 50 Гц або 700 В постійного струму.

Області застосування: для прокладання в пластмасових трубопроводах, у землі, в умовах підвищеної вологості.

Умови експлуатації: Температурний діапазон експлуатації: від -50ºС до +60ºC. Прокладка проводиться за температури повітря від -10ºС до +60ºC. Радіус вигину кабелю при прокладанні та монтажі: не менше 12 максимальних зовнішніх діаметрів кабелю. Навантаження кабелю, що розтягує, при прокладці повинно бути не більше 50 Н/мм2 загального перерізу струмопровідних жил. Термін служби кабелю – не менше 17 років.

Відповідає вимогам: ГОСТ 31995-2012

Дізнатися ціну

СБЗПБбШп

Марка	СБЗПБбШп
Кількість пар	1, 3, 4, 7, 10, 12, 14, 16, 19, 24, 27, 30

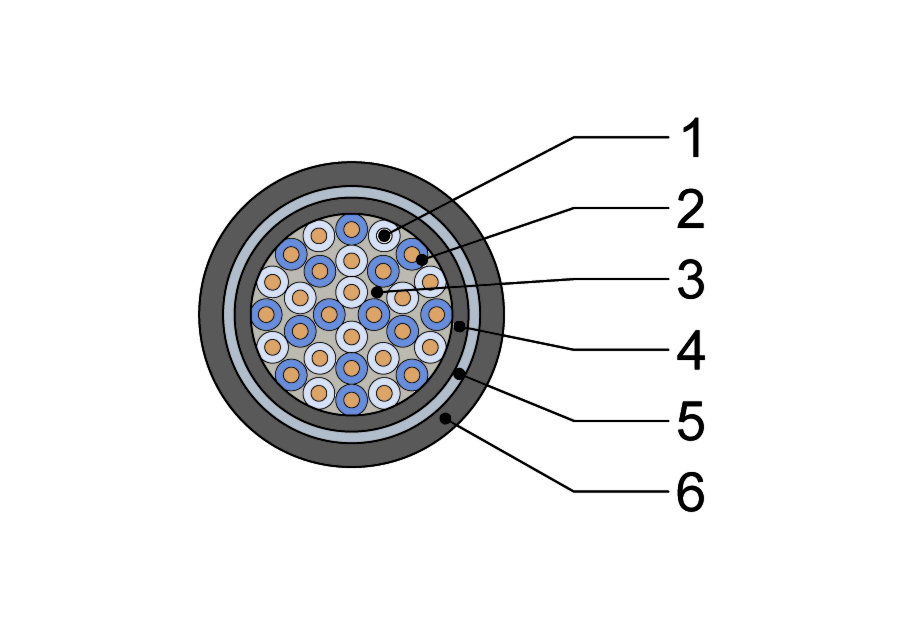

Конструкція

Model

Струмопровідна жила – з мідного м’якого круглого дроту номінальним діаметром 0,9 або 1,0 мм.
Ізоляція жил – композиція ізоляційного поліетилену, номінальною товщиною 0,45 мм.
Сердечник – одиночні жили або пари скручені в сердечник, ізольовані поліетилентерефталатною стрічкою; гідрофобний заповнювач
Оболонка – поліетилен
Броня – із двох сталевих стрічок
Зовнішній покрив – що складається з бітуму та поліетиленової оболонки.

Технічні характеристики

Електричний опір ТПЗ перерахований на 1000 м довжини і температуру 20 ° С, (частота струму-постійний струм):

для жили діаметром 0,9 мм: не більше 28,8 Ом
для жили діаметром 1,0 мм: не більше 23,3 Ом

Електричний опір ізоляції ТПЗ, перерахований на 1000 м довжини та температуру 20°С, (частота струму-постійний струм
): не менше 4000 МОм

Випробувальна напруга між жилами протягом 1 хв, (частота струму-0,05 кГц): 2500 В

Робоча ємність, перерахована на 1000 м довжини (частота струму-0,8 або 1,0 кГц):

пар кабелів парного скручування: не більше 100,0 нФ
жил кабелів з одиночними жилами: не більше 150,0 нФ

Коефіцієнт загасання пар кабелів парного скручування, перерахований на 1000 м довжини і температуру 20°С,(частота струму-0,8кГц):

для жил діаметром 0,9 мм: не більше 1,04 дБ/км
для жил діаметром 1,0 мм: не більше 0,94 дБ/км

Перехідне згасання на ближньому кінці між будь-якими парами кабелів парного скручування на довжині 300 м (частота струму-0,8 кГц):

для 100 %: не менше 60,0 дБ
для 90 %: не менше 62,0 дБ

За погодженням виробника із споживачем:

допускається накладення екрану з алюмінієвої або алюмополіетиленової стрічки. Під екраном прокладено контактний мідний луджений дріт номінальним діаметром 0,4-0,6 мм.
допускається виготовлення кабелів з числом жил 7, 9, 19, 21, 24, 27, 37, 48, 61
