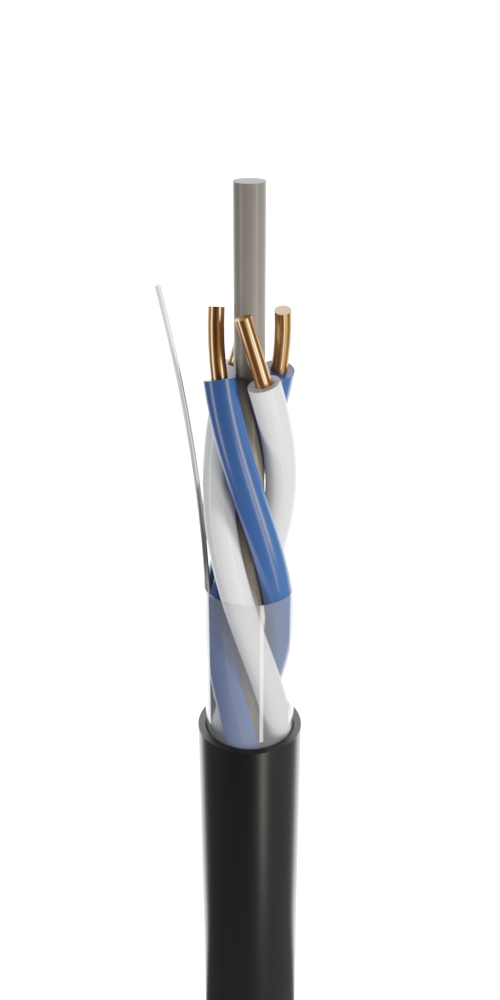

ЗКПБз
Кабель зв’язку високочастотний одночетвірковий з поліетиленовою ізоляцією
Призначення: для кабельних ліній зонового зв’язку систем передачі К-60, що використовуються в діапазоні частот до 250 кГц при змінній напрузі дистанційного живлення до 690 змінного струму частотою 50 Гц.
Умови експлуатації: Робоча температура – від мінус 40℃ до плюс 50℃. Температура прокладання – не нижче мінус 10℃. Мінімальний термін служби у нормальних умовах експлуатації – 20 років. Величина монтажних вигинів – не менше 20 діаметрів кабелю по зовнішній оболонці.
Рекомендована прокладка: безпосередньо у ґрунтах усіх категорій при загрозі пошкодження гризунами та відсутності мерзлотних деформацій, хімічної агресивності до сталевої броні.
Відповідає вимогам: ТУ 16.505.233-96

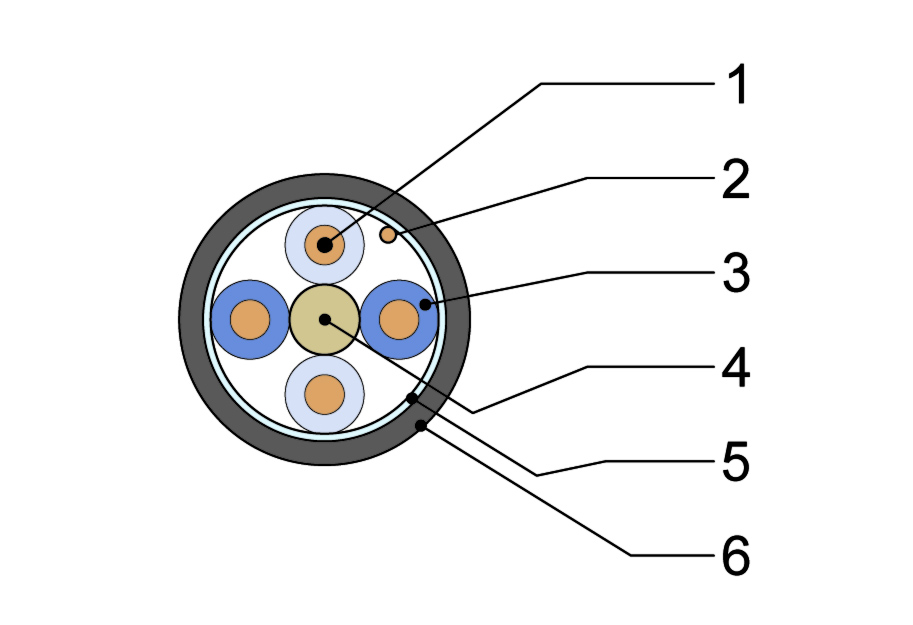

Конструкція
- Жила – мідний м’який дріт номінальним діаметром 1,2 мм.
- Заповнювач сердечника – гідрофобна маса
- Ізоляція – ізоляційний ПЕ високого тиску
- Кордель
- Поясна ізоляція – з композиції ПЕ із введенням всередину сердечника гідрофобного заповнювача
- Захисні покриви – накладаються поверх поліетиленової оболонки: Подушка з двох стрічок кріпленого паперу, шару бітуму
Сердечник зіркова четвірка, скручена із чотирьох ізольованих жил різного кольору навколо корделя-заполнителя.
Бронепокров із двох сталевих стрічок та зовнішній покрив із шару бітуму, склопряжі, шару бітуму та крейдяного покриття.
