КЦПВП-5
| Призначення | для цифрових систем передачі у ч. д. до 100 МГц |
|---|---|
| Марка | КЦПВП-5 |

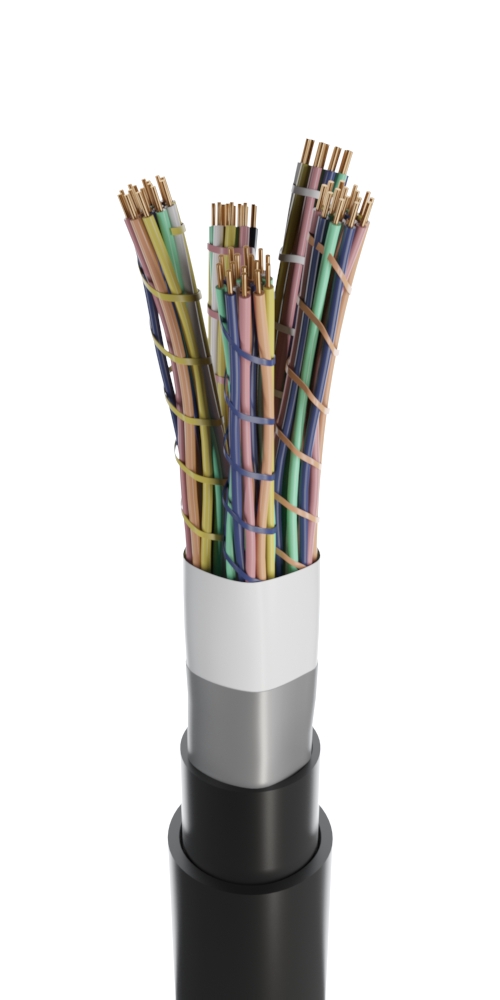

КЦПВП-5
Кабель місцевого зв’язку високочастотний для цифрових систем передачі в частотному діапазоні до 100 МГц
Призначення: призначений для експлуатації в мережах широкосмугового абонентського доступу, обладнаних системами цифрового абонентського ущільнення xDSL (в т.ч. ADSL, ADSL2+, VDSL, VDSL2) при швидкості передачі до 100 Мбіт/с та структурованих кабельних мереж у частотному діапазоні до 100 МГц (категорії 5 за стандартом ISO/IEC 11801)
Умови експлуатації: Робоча температура – від мінус 50 до плюс 60℃. Температура прокладки: для кабелів у поліетиленовій оболонці – від мінус 15℃ до плюс 60℃. Гарантійний термін експлуатації три роки. Величина монтажних вигинів – не менше 10 діаметрів кабелю по зовнішній оболонці.
Рекомендована прокладка: за умов підвищеної вологості.
Відповідає вимогам: ТУ 16.К17-059-2009

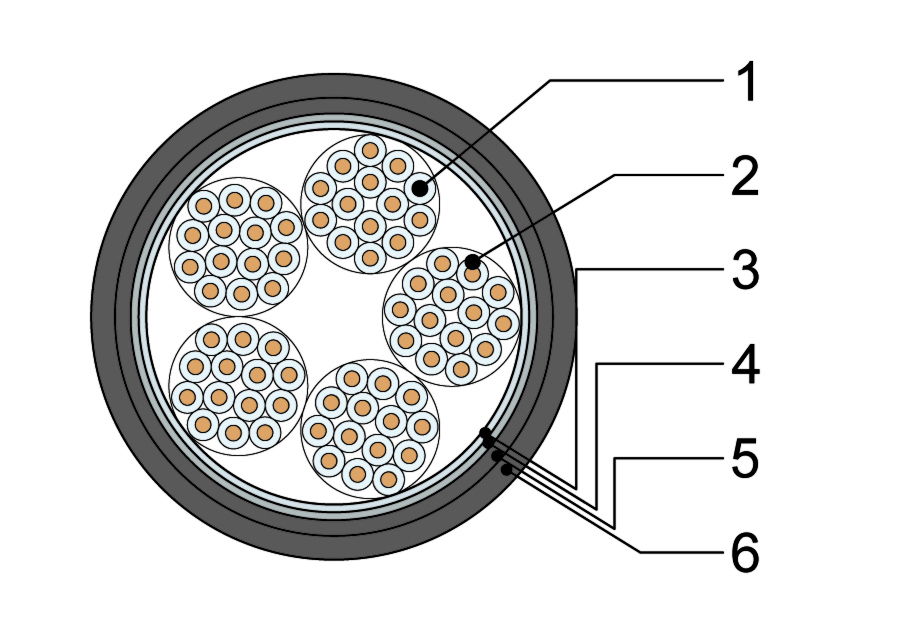

Конструкція
- Жила – мідний м’який дріт номінальним діаметром 0,5 та 0,64 мм.
- Ізоляція – суцільна або плівко-пористо-плівкова поліетиленова, ізольовані жили скручені в пари з кроком не більше 40 мм, уздовж ізольованих жил при скручуванні пари прокладена нитка з водоблокуючого матеріалу
- Поясна ізоляція – складається з двох шарів: стрічки ПЕТФ та водоблокуючої стрічки
- Екран – алюмополіетиленова стрічка з прокладеним під нею мідним лудженим дротом
- Оболонка – поліетилен
- Захисні покриви – стрічка кріпленого паперу, броня, шар бітуму, захисний шланг із поліетилену.
Сердечник скручений з елементарних пучків різного кольору, при скручуванні сердечника прокладаються нитки з водоблокуючого матеріалу.
