Кабель связи высокочастотный одночетверочный с полиэтиленовой изоляцией

Назначение: для кабельных линий зоновой связи систем передачи К-60, используемых в диапазоне частот до 250 кГц при переменном напряжении дистанционного питания до 690 В переменного тока частотой 50 Гц.

Условия эксплуатации: Рабочая температура – от минус 40℃ до плюс 50℃. Температура прокладки – не ниже минус 10℃. Минимальный срок службы в нормальных условиях эксплуатации – 20 лет. Величина монтажных изгибов – не менее 20 диаметров кабеля по наружной оболочке.

Рекомендуемая прокладка: непосредственно в грунтах всех категорий при угрозе повреждения грызунами и отсутствии мерзлотных деформацийи химичекой агрессивностик стальной броне.

Соответствует требованиям: ТУ 16.505.233-96

UAHIn stock

ЗКПБ

Назначение

Зоновые

Марка

ЗКПБ

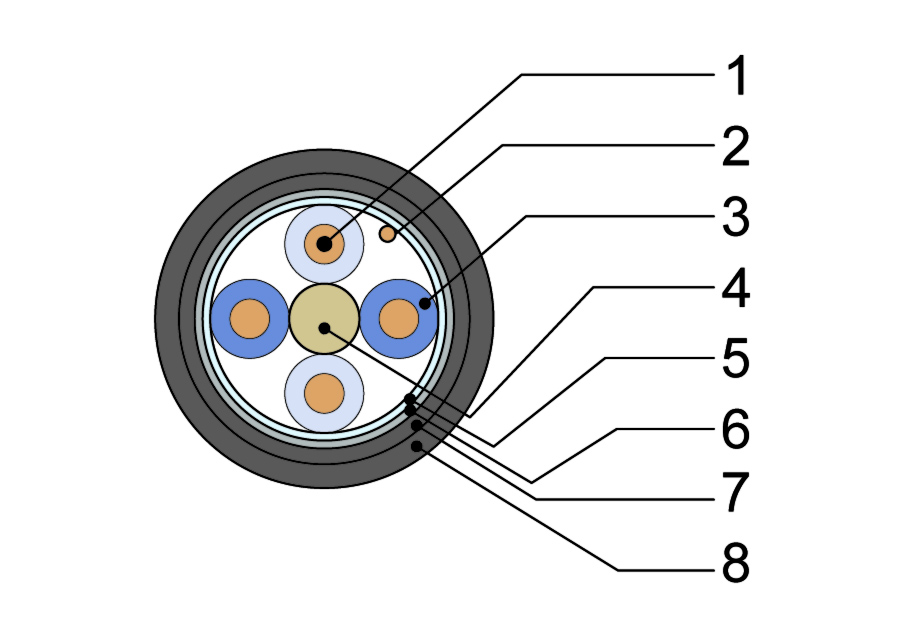

Конструкция

Model

  1. Жила – медная мягкая проволока номинальным диаметром 1,2 мм
  2. Заполнитель сердечника — гидрофобная масса
  3. Изоляция – изоляционный ПЭ высокого давления
  4. Кордель
  5. Поясная изоляция – в виде заполнения из композиции полиэтилена с бутилкаучуком
  6. Экран — спирально наложенные ленты алюминиевой фольги с пропущенной под ними медной луженой проволокой или медной фольги
  7. Оболочка – шланг из светостабилизированного ПЭВД
  8. Защитные покровы – накладываются поверх полиэтиленовой оболочки: подушка из двух лент крепированной бумаги, слоя битума; бронепокров из двух стальных лент и наружный покров из слоя битума, стеклопряжи, слоя битума и мелового покрытия

Сердечник звездная четверка, скрученная из четырех изолированных жил разного цвета вокруг корделя- заполнителя.
